HBTS15-6-22K金屬礦山混凝土泵

發布時間：2020/3/1 游覽量11781

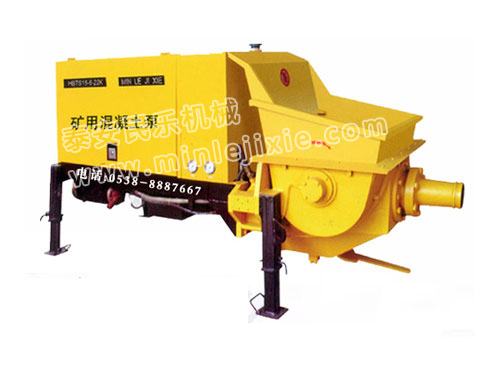

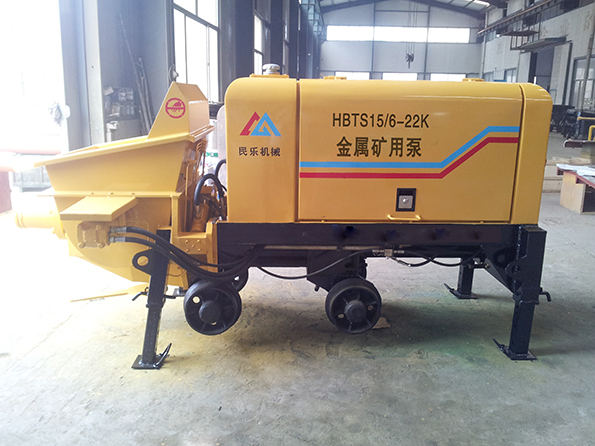

礦用井下專用混凝土泵

目前，礦上井下井壁，泵房等的混凝土施工，主要是用機械噴漿泵施工．或人工澆注施工。用機械噴漿泵澆注混凝土的主要缺點是：結構復雜、容易壞、施工質量差、且效率低。用人工施工澆注混凝土的主要缺點：需大量扎架子，勞動強度大、施工工期長、施工質量差，效率低下。而現在建筑施工用的混凝士泵由于體積大、結構復雜．造價高．根本不適用礦抖下空間狹窄的施工轉業。

根據這種情況我公司研制開發了一種井下專用混凝土泵．它的特點：體積小．結構簡單．全液壓操作．使用方便．而且效率高．施工快．質量好，非常適用于礦井下狹窄空間的混凝土施工作業。

公司可根據客戶需求定做40、50、60、80等系列礦用混凝土泵、煤泥輸送泵。

電控系統

電器控制箱采用Y—△軟啟動方式，避免了開機時對電網的沖擊，采用可編程序控制，使電路簡化，性能可靠，有電壓工作燈，便于夜間施工及檢修。

遙控配備有線遙控，操作更加方便。

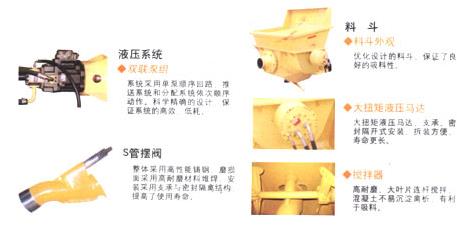

液壓系統

雙聯泵組系統采用單泵順序回路，推送系統和分配系統依次順序動作。科學的設計，保證系統的低耗。

吸、回油過濾器采用吸、回油雙過濾，杜絕了雜質進入，保證液壓系統可靠的運行。

強制風冷散熱系統 主油路系統采用強制風冷散熱，能更好的適應現場環境，保證液壓系統油溫處于正常工作范圍。

項目	單位	HBTS15-6-22K
理論混凝土輸出量	m3/h	15
大理論泵送壓力	MPa	6
分配閥形式		S管擺閥
輸送管內徑	mm	￠124A/100A
大理論輸送距離水平/垂直	m	250/70
混凝土缸徑×行程	mm	￠140×575
料斗容積/上料高度	m3/mm	0.3/900
大骨料尺寸	mm	30
砼塌落度范圍	mm	120-230
主電機功率	kw	22
額定轉速	r/min	1480
電壓/頻率	V/Hz	380/660
油箱容積	L	130
清洗方式		高壓水洗
外形尺寸(長×寬×高)	mm	2550×1050×1250
質量(含油)	kg	1700

用途:防爆混凝土輸送泵適用于大小煤礦井下、皮帶機、煤倉、水倉、運輸大巷等、較大斷面較高面試用、解決了大斷面大量混凝土燒注難題、效果非常好。

主要特點:
采用井下現場攪拌5分鐘后,即可高壓風把混凝土輸送到所需工作面、輸送高度在25m以上位置。在井下可以練習作業，直到工程完成為止。
優點:
一, 設備結構簡單、靈活、牢固、操作方便、井下便以移動、適應井下各種環境作業。
二, 混凝土在桶體內攪拌、避免拌料粉塵飛揚。完善了施工作業環境。大大的減少了污染、減輕工人勞動強度。合理地提高施工質量。
三, 克服了物料輸送中粘結、堵塞等問題,避免材料浪費、節約成本、省工省時。
四, 配件不易損壞、經久耐用、減少維修保養次數、節約維修成本。設備外形尺寸：2550×1050×1250毫米本廠滿足用戶需求、生產各種規格型號、各種容積混凝土輸送泵設備、歡迎用戶洽談業務。
